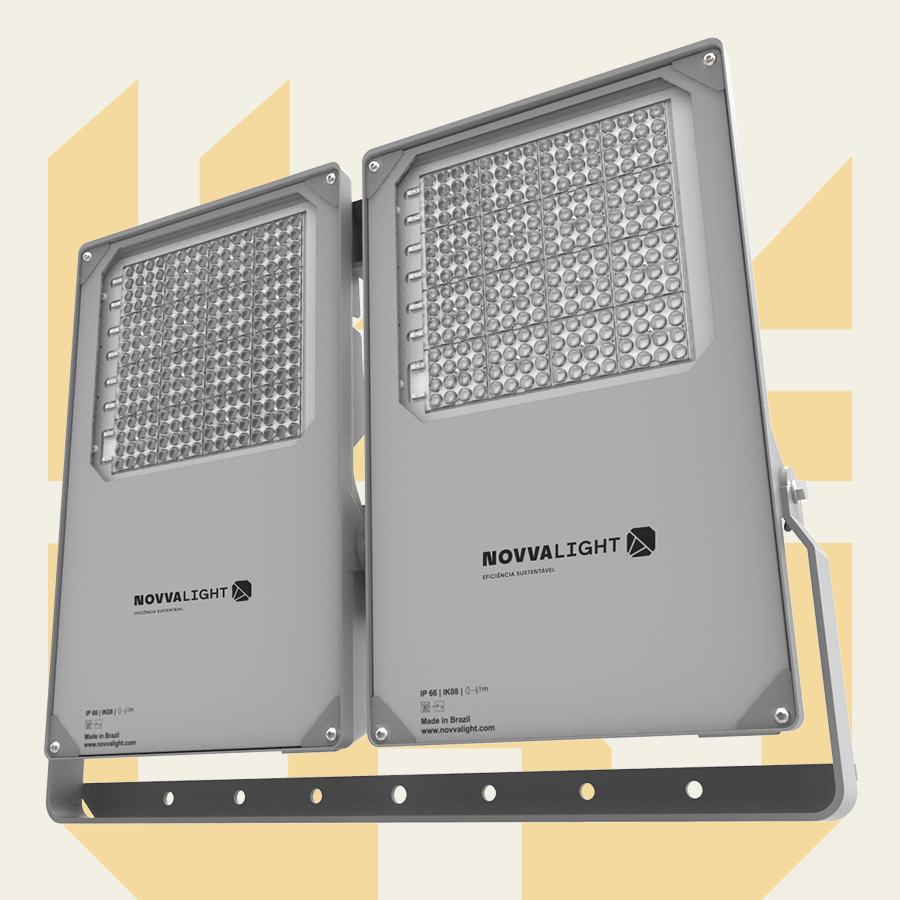

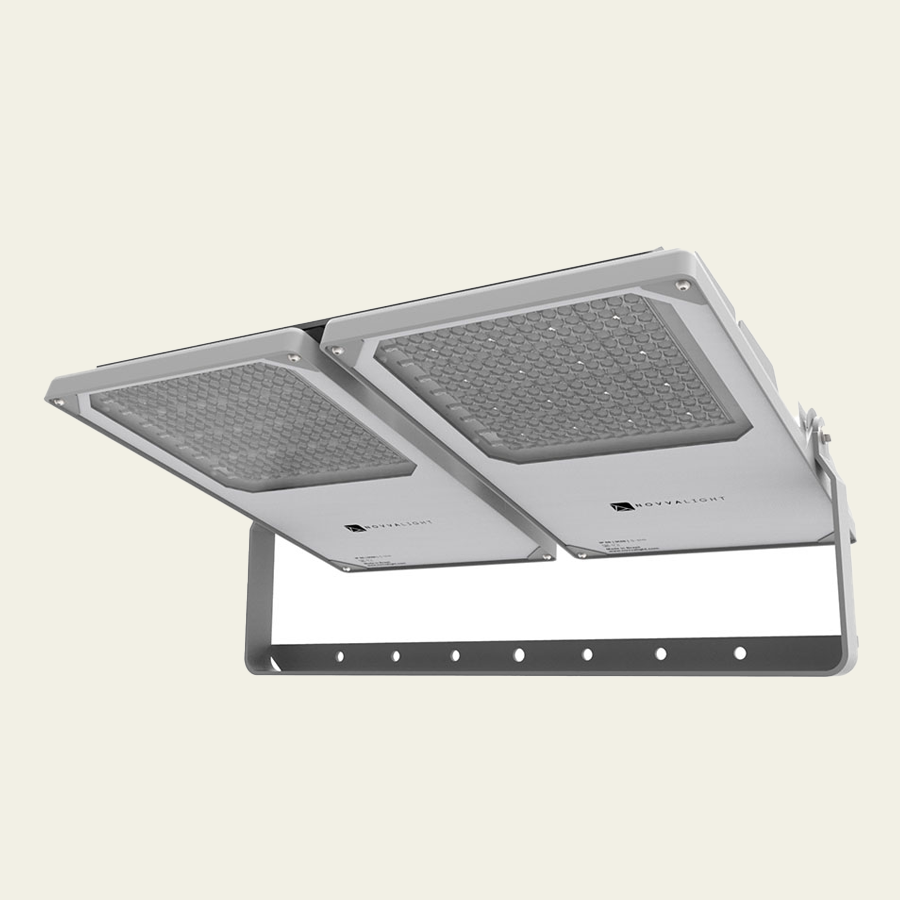

MATRIX MAX

O projetor industrial LED IP66, MATRIX MAX, faz parte da família Matrix, de design sofisticado e desenvolvida para atender as mais diversas necessidades dos clientes, que possuem áreas externas iluminadas.

Juntando um sistema óptico de alta performance e LEDs High Power altamente eficazes, a Matrix é capaz de satisfazer as especificações dos projetos, proporcionando economia e qualidade de iluminação.

Seu sistema conta com Led de primeira linha, tecnologia ‘Silicon Carbide Based Semiconducotor’, que garante uma maior eficiência térmica e de iluminação, montados em circuitos estampados em alumínio de excelente dissipação térmica.

Características principais

• Altura de instalação recomendada: 15m – 25m
• TM-21 (L70@Ta=25°C): >60.000 horas
• Vida útil calculada (L70@Ta=25°C): 100.000 horas

Características elétricas

• Tensão de alimentação: 120-277V
• Limites de tensão: 100-305V
• Frequência: 50/60 Hz
• Fator de Potência: >0,92
• Isolamento elétrico: Classe I
• Proteção contra surtos: 10kV/15kA

Controle

• Opcional: (sob consulta)
• 1-10V
• DALI
• Base NEMA 3 pinos
• Base NEMA 7 pinos

Aplicações

O projetor industrial LED IP 66, MATRIX MAX, é indicado para grandes áreas, áreas porto e aeroportuárias, pequenas instalações esportivas, pátios industriais.

Tensão de alimentação:

• 120-277V

Limite de tensão:

• 100-305V

Frequência:

• 50/60 Hz

Fator de potência:

• >0,92

Isolamento elétrico:

• Classe I

Proteção contra surtos:

• 10kV/15kA

Controle:

Base NEMA 7 pinos

Opcional: (sob consulta)

1-10V

DALI

Base NEMA 3 pinos

Fonte de luz:

• LED

Caract. Da fonte de luz:

• Módulos compostos por LED mid power (smd) montados em PCI em alumínio com condutividade térmica de 3W/mK do tipo MCPCB

Temperatura de cor (TCC):

• 5000 K
• Sob consulta: 3000K, 4000K e 6500K

Índice de reprodução de cor (IRC):

• >80

Fluxo luminoso:

• 34.000lm 54.500lm

Óticas:

S0 25°, S1 60°, S2 90°, A0 Assim. 0, WY – WAY

Temperatura de operação:

• -40…+45°C

Grau de proteção (IP):

• IP66

Proteção contra impactos:

IK08

Materiais e acabamento:

• Corpo Alumínio injetado sob pressão pintado
• Óticas Lentes em PMMA
• Fechamento Vidro #4mm serigrafado e temperado
• Entrada de cabos – Prensa cabo em tecno polímero
• Vedação Borracha em silicone antienvelhecimento
• Elementos de fixação externos aço inoxidável

Fixação:

• Sobreposta através de alça em aço galvanizado a fogo pintado.

Pintura:

• Poliéster na cor cinza aplicada por processo eletrostático

Dimensional (C x L x A):

• 535 x 655 x 143 mm

Peso (+/- 5%):

• 17 kg

Superfície exposta ao vento:

• 0° 0,31m² (F) / 0,047m²(L)
• 90° 0,06m² (F) / 0,047m²(L)

Fechamento:

Em vidro fixado através de parafusos em aço inoxidável e perfil em silicone antienvelhecimento.
