Um campo de futebol, para atingir seu potencial máximo de utilização, deve contar com uma estrutura capaz de oferecer segurança, bem-estar e conforto para jogadores e público. Para isso, há recomendações e orientações da Federação Internacional de Futebol (FIFA), em relação à área, construção, infraestrutura, iluminação e manutenção dos estádios de futebol. No caso da iluminação esportiva, os modelos de refletor de LED para campo de futebol é um elemento importante para a obtenção do padrão FIFA nos campos de futebol.

A presença de um sistema de iluminação adequado vai permitir que o local receba jogos de dia, de noite ou no final da tarde. Além disso, garante que haja comprometimento da qualidade visual, além de oferecer mais segurança. Dessa forma, há maior e melhor aproveitamento, desempenho e participação das pessoas na prática esportiva. Em ano de Copa do Mundo, o futebol que já é paixão nacional, ganha ainda mais destaque por aqui.

Então, quer saber como ter um campo de iluminação padrão FIFA e abrigar belas partidas de futebol? Acompanhe este artigo que preparamos e veja como o refletor de LED para campo de futebol também pode ser indicado para outras áreas grandes, como praças de pedágio e estacionamentos.

Vamos lá?

Como o futebol chegou por aqui?

Antes de mais nada, para começar este artigo sobre refletor de led para campo de futebol padrão FIFA, vamos voltar um pouco no tempo. Nesse ínterim, vamos visitar a trajetória do esporte aqui no Brasil. De forma geral, primeiros registros mostram que a prática moderna do futebol está relacionada aos grupos de estrangeiros residentes. Além disso, recém-chegados no país (principalmente de origem inglesa) também eram presentes. Ambos os grupos disputavam partidas em terrenos abertos e de forma bastante improvisada.

Segundo historiadores, o primeiro jogo de futebol disputado no Brasil, mais ou menos dentro das regras oficiais, teria ocorrido na cidade de São Paulo em 1895. Promovido por Charles Miller, reuniu funcionários da companhia do Gás (The Team of Gaz Company) e da São Paulo Railway. A partida teria sido realizada na Várzea do Carmo. A localização fica próxima das ruas do Gasômetro e Santa Rosa. Tal relato ocorreu conforme descreveu mais tarde o próprio Miller, conhecedor da região, pois nasceu no Brás.

Assim sendo, depois desse primeiro jogo de que se tem registro, o futebol foi se modernizando. Ou seja, campos e estádios foram sendo construídos e a participação popular começou a se identificar. Nessa trajetória, chegamos a Copa do Mundo de 1950. Dessa forma, o evento exigiu a acepção do padrão de estádio do Maracanã, construído, então, para receber grandes públicos. Além disso, contribuiu para transformar a modalidade em um produto de massa a ser consumido em todo o território nacional.

O que é um campo de futebol padrão FIFA?

Bem, vamos agora falar sobre o que é um campo de futebol padrão FIFA. A expressão remete à qualidade e organização dos eventos sob o domínio da FIFA, a Federação Internacional de Futebol.

Desse modo, nas instalações esportivas com o selo padrão FIFA, é possível encontrar em sua construção e estrutura os requisitos exigidos pela instituição. Entre os principais aspectos para um estádio se encaixar no modelo de qualidade e excelência estão:

  • dimensões do campo

A primeira exigência diz respeito às dimensões do campo. De acordo com a FIFA, o gramado dos estádios de futebol precisa ter dimensões de 105 metros de comprimento por 68 metros de largura.

  • capacidade

Segundo as normas da FIFA, um estádio deve ter capacidade de, no mínimo, 30 mil lugares sentados para receber uma partida de futebol internacional. Já em caso de uma final da Copa de Confereações, no mínimo de 50 mil. Por fim, o mínimo de 60 mil lugares deve ser oferecido para sediar uma decisão de Copa do Mundo.

  • localização

Para a FIFA, o estádio deve estar localizado em um espaço de fácil acesso, por meio de transporte público, e ter estacionamento para carros e ônibus no entorno. Além disso, é importante que tenha hotéis, centros comerciais e aeroportos nas proximidades.

Os estádios com capacidade para 60 mil torcedores devem ter, no mínimo, 10 mil vagas de estacionamento para carros e 500 para ônibus. Os estacionamentos podem ser adjacentes ao estádio ou num raio de até 1,5 km.

  • segurança

Outra exigência da FIFA está relacionada à segurança e esse fator deve ser considerado já no projeto de construção do estádio, com itens como escadarias, portões e corredores completamente livres de obstáculos. De acordo com a FIFA, os estádios devem contar ainda com sala de controle com visão panorâmica, câmeras de vigilância interna e externa. A sala de primeiros socorros é uma exigência básica.

  • vestiários e acessos

Os jogadores e a arbitragem devem ter à disposição uma área de entrada segura e exclusiva, com espaço suficiente para circulação de carros, ônibus e ambulâncias. Em seguida, outro fator importante diz respeito aos vestiários, tanto para times da casa quanto para visitantes, que devem ter, no mínimo, 150 m², além de itens de conforto iguais para todos.

  • conforto e acessibilidade

Para o conforto dos espectadores, o padrão FIFA orienta espaços cobertos, com assentos individuais e afixados à estrutura da arquibancada, com largura mínima de 47 cm, encosto de ao menos 30 cm de altura e distância mínima de 85 cm de assento a assento.

Dessa forma, a visão do campo deve ser perfeita de qualquer setor do estádio e as placas de publicidade devem ter altura máxima de 100 cm. As normas de acessibilidade são também fundamentais e devem ser adotadas com portão de entrada exclusivo, rampas para cadeirantes, banheiros adaptados, assentos para acompanhantes, tomadas elétricas e serviço de apoio.

  • iluminação

Enfim, chegamos na exigência do padrão FIFA que trata da iluminação dos campos de futebol. Falaremos a seguir dos detalhes que envolvem esse quesito. Veja só!

Guia de iluminação da FIFA: normas, requisitos e orientações para sistemas de iluminação

Para que um estádio ou campo de futebol tenha uma qualidade de alto nível na iluminação, capaz de oferecer mais segurança, bem-estar e conforto visual tanto para jogadores quanto para o público, a FIFA conta com um Guia de iluminação, no qual se destacam as normas, requisitos e orientações para sistemas de iluminação para que os espaços sejam reconhecidos internacionalmente.

No entanto, vale destacar que, mesmo que o campo não seja destinado a grandes eventos, a iluminação com padrão FIFA vai gerar condições mais ideais para a prática esportiva, colaborando para o desempenho de atletas e para o envolvimento de toda a comunidade.

Desse modo, o conjunto de recomendações desenvolvidas pela FIFA é composto por informações técnicas e orientações sobre iluminação de estádios de futebol e campos de treinamento. Os padrões e diretrizes foram concebidos para promover as melhores práticas e para garantir qualidade e consistência nas partidas. Entre os objetivos de uma iluminação de qualidade, a FIFA destaca:

  1. priorizar o conforto e o desempenho sem impedimentos de todos os jogadores e oficiais;
  2. permitir o uso de sistemas relacionados à competição, se necessário (por exemplo, VAR, tecnologias de linha de gol);
  3. melhorar a experiência e o prazer dos espectadores no local;
  4. permitir que as emissoras de estádio produzam conteúdo de classe mundial, sem restrições de produção;
  5. é eficiente e sustentável, minimizando o desperdício e deixando um legado útil após o torneio.

Como é uma iluminação de campo de futebol padrão FIFA?

Entre as exigências que tratam de iluminação do estádio padrão FIFA, podemos destacar:

  • Os níveis de uniformidade de iluminância em todos os planos de referência devem ser maiores que os níveis mínimos estipulados para o padrão de iluminação da FIFA relevante;
  • Jogadores e árbitros devem ser capazes de atuar com conforto e livres de ofuscamento desconfortável;
  • As propriedades de temperatura de cor do sistema de iluminância de tom devem ser constantes e entre 5.000 – 6.200K em todos os estádios FIFA Lighting Standard A, B e C e 4.500 – 6.200K nos estádios FIFA Lighting Standard D;
  • O sistema de controle de iluminação para o sistema de iluminação do campo do estádio deve ser seguro e fornecer uma opção de um “painel de interruptores mestre” à prova de falhas completo que é independente do sistema de controle de iluminação.

Iluminação esportiva: o que é preciso para oferecer segurança e conforto?

Seguindo nosso artigo, é fundamental destacar que, além do futebol, outros esportes também necessitam de uma iluminação adequada para uma prática segura e confortável. Sendo assim, os refletores de LED, por exemplo, são indispensáveis em quadras esportivas das mais variadas modalidades e independente do objetivo de uso, seja profissional ou recreativo.

Neste sentido, um bom projeto luminotécnico deve buscar obter as condições ideais para as competições e visibilidade e segurança de todos os presentes. Por isso, para qualquer tipo de esporte, tanto ao ar livre quanto em ambientes fechados, o projeto de iluminação deve proporcionar:

  • Fluxo Luminoso

Trata-se da capacidade total de uma fonte luminosa emitir luz. Uma boa quadra esportiva, seja ela interna ou externa, profissional ou para uso amador, precisa estar bem iluminada para gerar uma visibilidade de qualidade, dessa forma, é necessário considerar luminárias com alto fluxo luminoso, respeitando claro, o nível de iluminância indicado para o ambiente, medido em lux.

  • Temperatura de cor

Quanto mais alta é a temperatura de cor correlata, mais branca é a cor da luz. Assim, para manter os atletas ligados e atentos, o ideal é utilizar um refletor LED com temperatura de cor branca fria, já que a luz branca quente proporciona a sensação de conforto e não é indicada para a prática de atividades de mais movimento, como de lazer e esportes.

  • Grau de Proteção

Em Resumo, trata-se de um padrão definido pela norma ABNT NBR IEC 60529, que avalia o grau de proteção (IP) que equipamentos elétricos possuem contra influências externas, como contato direto, corpos estranhos, poeira, umidade e água.

As quadras esportivas externas, comuns em áreas de lazer de condomínios e praças, estão sujeitas a exposição às intempéries do clima. Por isso, é fundamental utilizar um refletor de led para campo de futebol, ou outras aplicações, que possua grau de proteção adequado. Nestes casos, a luminária ideal deve ter o grau de proteção IP66.

  • Angulação e localização dos postes

A altura, o distanciamento dos postes e as angulações devem ser planejadas e definidas no projeto luminotécnico com a finalidade de garantir o melhor foco e a luminosidade desejada. As quadras esportivas costumam ser em espaços – assim como praças de pedágios e estacionamentos -, por isso, a distribuição e localização estratégica dos refletores é fundamental para melhor aproveitamento da luz.

  • Produtos regularizados

Para dar conta de atender aos requisitos, no entanto, é fundamental investir em refletores LED e luminárias de qualidade e regularizados. Produtos assim vão proporcionar uma maior vida útil e uma baixa manutenção do equipamento.

O que é a norma Light and lighting?

Como citamos anteriormente, para garantia de um jogo seguro, a iluminação de quadras poliesportivas deve estar em acordo com as normas técnicas. No Brasil, os projetos luminotécnicos – quando estão inseridos em um contexto esportivo – devem seguir as especificações europeias, descritas na norma EN 12193, também chamada de Light and Lighting. Sports Lighting.

Esta norma trata da iluminação para os eventos esportivos internos e externos e, desse modo, fornece valores de iluminação para o projeto e controle de instalações de iluminação esportiva em termos de iluminâncias, uniformidade, restrição de brilho e propriedades de cor das fontes de luz. Estes fatores têm influência direta na qualidade de uma partida de tênis.

Entenda melhor:

  • Índice de reprodução de cor

Faz referência à medida de correspondência entre a cor real de um objeto e sua aparência diante de uma determinada fonte de luz. Neste sentido, podemos perceber a importância de uma iluminação adequada para quadra de tênis para que a bolinha possa ser percebida em sua trajetória no ar, sem que sua cor seja perdida ou confundida com outro objeto.

  • Iluminância

Trata-se da quantidade de luz que cai e ilumina uma determinada superfície ou área. A iluminância pode ser confundida com brilho, no entanto, a iluminância faz referência a um tipo específico de medição de luz, já o brilho está associado às percepções das pessoas em relação à luz.

  • Ofuscamento

Trata-se do efeito causado, geralmente, pelo excesso de brilho de fontes ou por elevados contrastes no campo visual. Uma iluminação de qualidade e ajustada corretamente não gera o efeito de ofuscamento e é capaz de evitar acidentes e outros danos durante a prática esportiva.

  • Temperatura da cor

A temperatura da cor é referente à característica da luz visível e que a classifica em quente, neutra ou fria. O critério segue a tonalidade de cor da luz emitida por uma fonte luminosa. Além disso, está relacionada também ao calor gerado no material metálico.

  • Fator manutenção

É o método utilizado para prever a manutenção a longo prazo do fluxo luminoso e fala das propriedades iniciais presentes no projeto luminotécnico para a quadra de tênis.

Então, por meio desse fator, é possível também prever o melhor momento para substituição das luminárias, mantendo de forma constante a luminosidade ideal.

Classificação das quadras esportivas

Além dos fatores citados acima, a norma traz também as classificações de espaços de práticas e, para cada uma delas, há uma necessidade e um tipo de iluminação específicas. São essas classes:

  • I: competição de nível superior (internacional, nacional, treino de nível superior)
  • II: competição de nível médio (regional, local, treino de alto nível)
  • III: competição de baixo nível (local, clube, treino, prática escolar)

EverLED G3: modelo de refletor de led para campo de futebol e áreas externas

Sobretudo atenta às necessidades de uma iluminação eficiente, robusta e inteligente para estádios de futebol, quadras esportivas e grandes áreas externas – como praças de pedágio, túneis e aeroportos -, a Novvalight oferece em seu portfólio modelos de refletor de led para campo de futebol, assim como luminárias LED. Inclusive, com tecnologia e qualidade padrão FIFA. Desse modo, entre as soluções para iluminação de alta performance para grandes áreas externas, a Novvalight conta com o lançamento de EverLED G3, refletor de led para campo de futebol de 1000w.

“A linha EverLED G3 foi desenvolvida para áreas que necessitam de precisão, um foco quase ‘cirúrgico’. É como a montanha que inspirou o nome dessa família de projetores, o Monte Everest. A iluminação revela índices de exatidão nos focos de luz e economia. Como trata-se de um projetor indicado para estádios e outras instalações esportivas, as características técnicas da família Everled indicam Índice de Consistência de Iluminação de Televisão (T.L.C.I), acima de 90, o que valoriza o HDTV-full-slow na hora da transmissão. A curva fotométrica e os fachos de energia são concentrados, bem fechados e precisos. E quanto maior uniformidade, maior eficiência e menor perda de luz. Por isso, a linha EverLED G3 é bastante eficiente” afirma Roberto Payaro, CEO da Novvalight.

Assim, entre as características mais marcantes dos projetores Everled G3 podemos destacar a alta performance e a economia e, em se tratando de estádios de futebol, áreas em que a Confederação Brasileira de Futebol (CBF) exige níveis precisos de iluminação e as emissoras televisivas também precisam de uniformidade de luz para a qualidade de transmissão, a troca de projetores antigos pela linha Everled G3 revelou melhora de 900% nos níveis de iluminação e mais de 56% de economia de energia.

Especificações técnicas do refletor de led para campo de futebol EverLED G3:

  • indicado para iluminação esportiva, praças de pedágios, áreas portuárias, aeroportuárias e pátios industriais.
  • manutenção do fluxo luminoso e desempenho óptico: alta performance e econômica
  • versão Sport (IRC 90 high TLCI – Television Lighting Consistency Index) para transmissões televisionadas em Full HD.

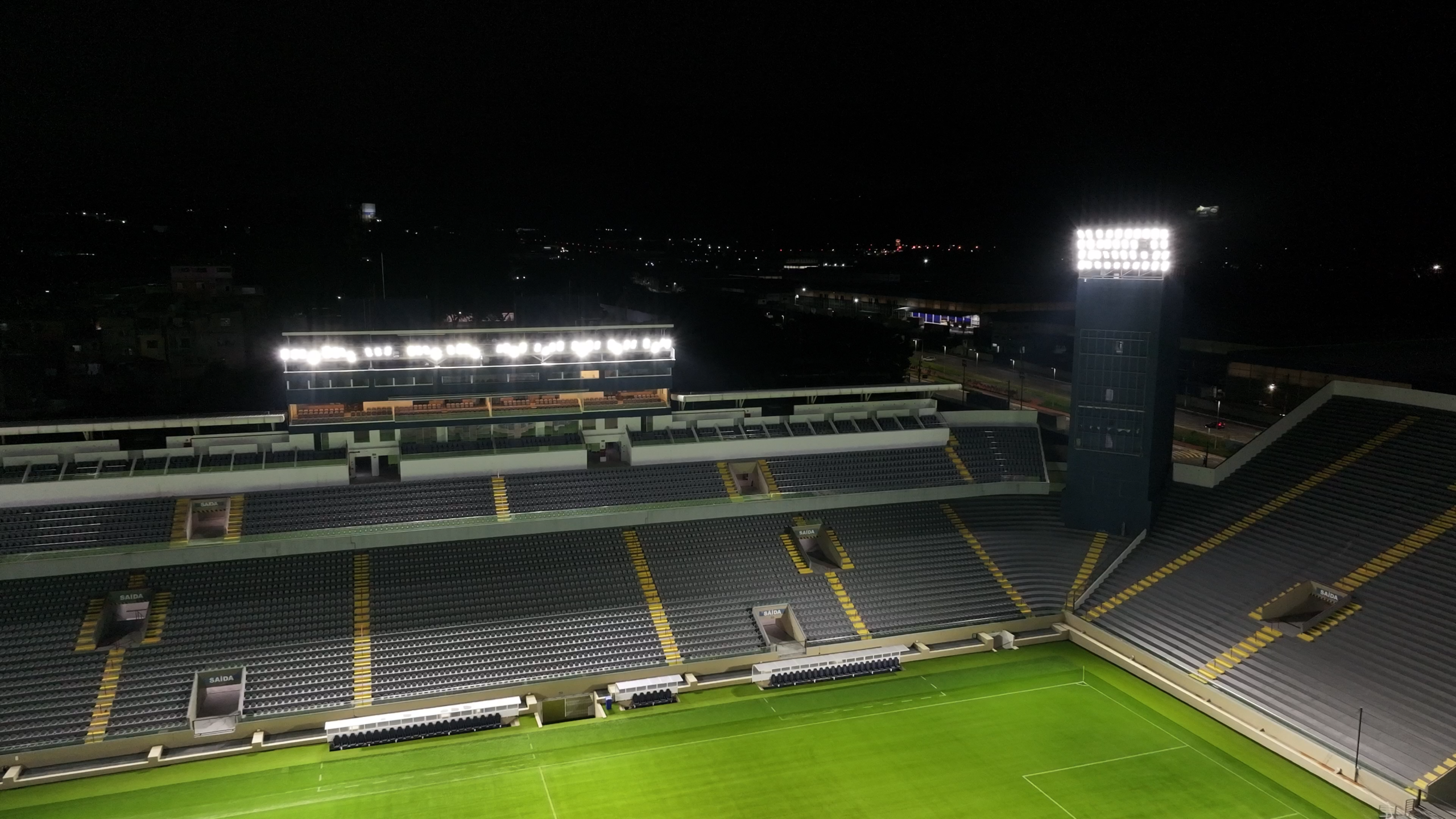

O Efeito Everled G3 no Estádio Brinco de Ouro do Guarani FC

A Novvalight, novo patrocinador do Guarani FC em Campinas, revitalizou  a iluminação do estádio, trazendo resultados impressionantes e sustentáveis! O local passou por uma renovação completa no projeto luminotécnico, oferecendo personalização inovadora e resultados excepcionais.

Com a implementação de 112 unidades do Everled G3, a terceira geração do projetor para campos de futebol da Novvalight, o estádio Brinco de Ouro da Princesa agora brilha com 10 vezes mais luz, enquanto economiza 56% em energia elétrica. Além disso, o estádio atende aos rigorosos padrões da CBF e CONMEBOL, além das normas de segurança como ABNT NBR 5410, ABNT NBR 9513, NR-35 e NR-10. O espaço também está adaptado para futuras adaptações e atendimento pleno às normas dos padrões FIFA.

A estreia da nova iluminação ocorreu em 02 de agosto de 2023, marcando um momento histórico para o Guarani. O estádio brilhou como nunca antes, estabelecendo um recorde anual de torcedores presentes. A clareza visual proporcionou uma experiência emocionante para todos os presentes, garantindo que nenhum lance passasse despercebido através de VAR facilitado, visão nítida e IRC ideal – sem nenhum ofuscamento.

Kit Esportivo Novvalight: economia, adequação às normas e alto rendimento

Para finalizar, a Novvalight conta ainda com o Kit Esportivo, desenvolvido com a missão de agregar diversos benefícios à iluminação dos empreendimentos esportivos, dentre eles, as quadras poliesportivas.

Formado por combinações de projetores (ou refletores) da nossa família NextLED, aparelhos com certificação ISO 9001 e capazes de atender às normas tanto nacionais quanto internacionais de práticas esportivas, o Kit Esportivo Novvalight atende aos três níveis de jogos (iniciante, médio e avançado) e agrega economia e eficiência energética aos empreendimentos esportivos.

Além disso, o Kit Esportivo eleva o padrão das quadras poliesportivas, com mais segurança para atletas e público, colaborando para práticas de alto rendimento. Outro aspecto positivo do Kit Esportivo é o seu projeto feito sob medida. Ou seja, de acordo com as especificações e necessidade de cada espaço e modalidade.

Bem, agora que você sabe o que é uma iluminação para campos de futebol padrão FIFA e conhece as soluções em iluminação para grandes áreas externas da Novvalight, envie as especificações do campo para nosso estudo luminotécnico e orçamento.

Será um prazer colaborar para a melhor performance luminotécnica. Nos vemos na próxima partida!

Fontes: USP, Ministério do Esporte
